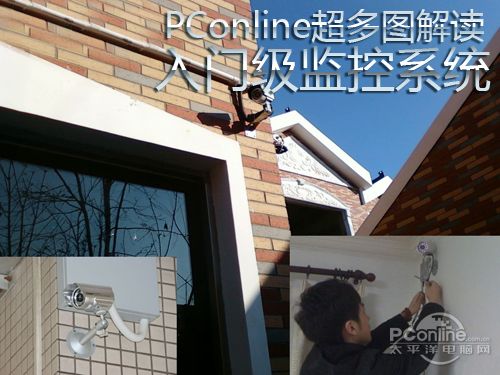

1多圖解讀入門級安防系統

　　長假臨近，外出旅游、回鄉探親，都列上日程安排。完美的假期過后回家開門發現屋子被搬空了，是否樂極生悲欲哭無淚？既然入室盜竊行為無法徹底遏制。防范于未然就很重要。有沒有物美價廉，合適小白級用戶自己在家DIY的便宜安防系統呢？現今生產智能安防產品的廠家不少，但怎樣做到實用、易用、省錢呢？如果您家中閣樓里沾滿塵土的舊電腦還能使用，不妨看看我們介紹的這套DIY的家用安全系統。

　　在家庭安防系統中，監控?cái)z像頭就是安全防范措施的核心要素之一，有了它才能夠更客觀的反映出家里發生的一切情況。一般情況來說，房屋面積不大的情況下在對著大門的位置架設一臺監控?cái)z像機即可，如果是別墅這類房子的話，門前屋后以及車庫車位再加幾個攝像頭。但千萬不要把攝像機對著臥室，誰也不想當“陳老濕”對吧。

圖文入門級安防監控系統

　　首先，根據自己家里的面積和安裝位置估算下需要幾個攝像頭。

　　第二、閑置的電腦還需在主板上加裝“視頻采集卡”俗稱監控卡，估計攝像頭數量后選擇合適的視頻采集卡BNC接口數量，“視頻采集卡”把捕捉到的視頻內容壓縮后存儲在電腦硬盤里，攝像頭數量越多，存儲錄相需要的硬盤空間也就越大。另外“視頻采集卡”這類產品屬于舊技術，生產的企業很多，所以價格便宜，但做工優劣與否和系統運行的穩定性關系很大。

　　有了電腦、采集卡和攝像頭后，還需要購買主機和攝像頭之間的同軸連接線和BNC接頭，選用正規產品的話這些配件材料線每戶家庭不超過300元，至于安裝嘛，用電鉆打幾個孔用膨脹管安裝支架這種小事。廣大太平洋的粉絲們自己動手基本無壓力。有人第一次布線擔心走線不直影響美觀，可以試試貼墻走線，多釘幾個線卡就OK。

布線如果想美觀可以套上線管

　　注：本系統專為家庭、便利店、小辦公室等場合設計, 充分考慮客戶自行安裝的方便性, 不需專業安防工程公司協助, 就可以DIY自己的安防系統。如果電腦可以聯網，用戶還能直接用智能手機、平板電腦實時觀看視頻。屌絲們，動手給自家裝一套安全省錢的安防系統吧！

2安防攝像機推薦

攝像機選項：

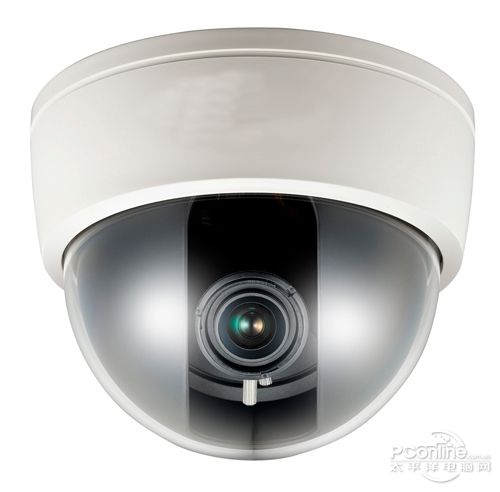

室內半球攝像機
大華DH-CA-DW17F-IR2  600線高清半球監控?cái)z像機
參考價格：200元

　　大華DH-CA-DW17F-IR2  600線高清半球監控?cái)z像機，采用1/3"HDIS高性能數字圖像傳感器，分辨率高、圖像清晰細膩。并且功耗低、耗電少。支持自動彩轉黑功能，具有三種紅外照射距離供選擇，自帶的紅外燈照射距離可達20米。支持自動電子快門和自動增益，可以做光線補償和曝光過度亮度自適應，完美實現晝夜監控。另外攝像機鏡頭有3.6mm、6mm兩款可選，（默認自帶3.6mm鏡頭）

大華DH-CA-DW17F-IR2  600線高清半球監控?cái)z像機

　　大華DH-CA-DW17F-IR2  600線高清半球監控?cái)z像機有效分辨率可以達到720(H)×480(V)，讓監控步入高清階段，清晰捕捉每一個進入室內人的臉。但售價僅200元左右，是入門級安防系統的不二選擇。

室外防水?dāng)z像機
大華DH-CA-FW17-IR5  600線日夜防水槍型攝像機
參考價格：300元

　　大華DH-CA-FW17-IR5新品600線防水槍型攝像機，紅外燈可照射距離高達50米。跟上面那款室內型一樣采用1/3"HDIS高性能數字圖像傳感器，有效像素達720*480。支持ICR“雙濾光片切換”，濾掉一些雜光，只讓紅外光和可見光通過。讓監控畫面更純正。此外該攝像機符合IP66級防水設計，露天室外安裝可靠性高。

大華DH-CA-FW17-IR5  600線日夜防水槍型攝像機

　　大華DH-CA-FW17-IR5  600線日夜防水槍型攝像機廣泛適用于道路、倉庫、地下停車場、酒吧、管道、加油站等光線較暗或無光照環境。標配8mm鏡頭合適25米左右的距離范圍的監控，另有2.8mm,3.6mm,6mm,12mm,16mm鏡頭可選。

3采集卡和安裝支架

安裝配件選項：

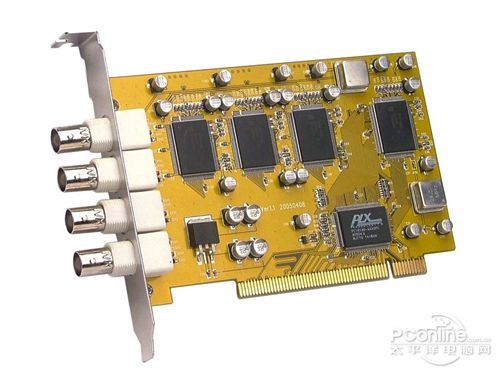

天敏VC4000四路采集卡
參考價格：200元

　　天敏這個品牌在電視盒流行的時代風靡一時，電視錄相與安防錄相有異曲同工之處，做入門級視頻采集卡對它來說是小菜一碟，天敏VC4000四路采集卡針門針對入門級監控領域。它具有低CPU占用率，多路實時顯示等特點。


天敏VC4000四路采集卡

　　天敏VC4000四路采集卡支持二次開發，可使用軟件MPEG-4壓縮引擎對視頻進行處理，提供對圖像對比度亮度灰度進行調整，可以捕獲動態視頻中的畫面存儲成JPG靜態圖像，同時它提供完整的系統監控控制程序，可實現數字錄像，網絡傳輸，動態檢測，云臺控制，錄相回放和系統管理功能，并支持網頁瀏覽。

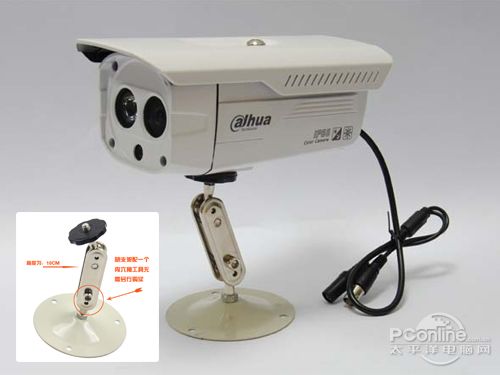

安裝支架：攝像機自備
參考價格：0 ~ 20元

室內外壁裝支架

　　室內外壁裝支架是用于把攝像機固定在墻上的配件，它適合槍型/筒型/一體型攝像機和室內外護罩，材料多為防銹的鋁合金構成，入門級家用網絡攝像機可以用自帶的安裝支架，在公共場合安裝的防爆攝像機需要購買專用支架。>>

4電源和監控線纜

集中供電電源
參考價格：100元

　　家中的攝像頭如果超過2個以上即建議使用集中供電電源，特別是有室外型攝像機的場合，使用集中供電電源更安全可靠。也避免了為每臺攝像機單獨布設220V供電電源的麻煩。

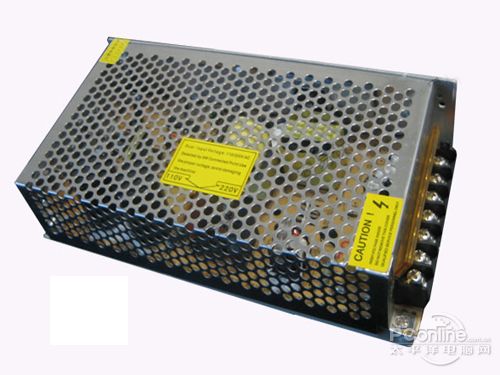

攝像機集中供電電源

攝像機集中供電電源

　　本開關電源采用微電子技術和先進的制造工藝，內部有EMI電磁濾波器、過壓、過流、短路等多重保護電路，功能先進完善，能有效抑制噪聲，進一步提高了本產品的可靠性和抗干擾能力，具有輸入工作電壓適應范圍寬，高效、節能的優點。 專業使用于要求電源工作溫升低,性能穩定,效率高的閉路監控?cái)z像機.輸入過壓，過載保護輸出連續短路保護。

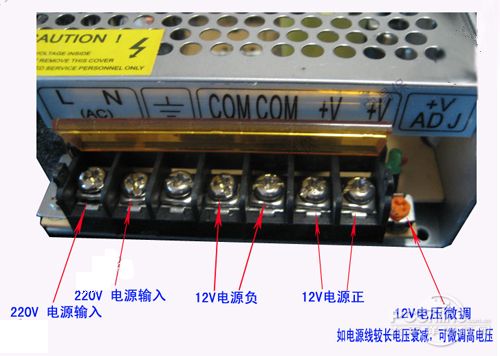

　　本品平均無故障工作時間＞50000小時，自冷散熱，如果攝像頭隔監控主機距離較遠，線路過長電壓衰減可以手動調高電壓，保障攝像機的正常工作。

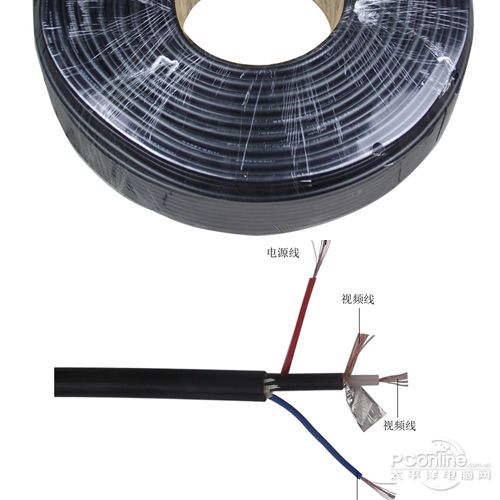

視頻/電源一體線
參考價絡：200元/100米

視頻/電源一體線

　　此款監控專用線材是由一根視頻線和兩根電源線組成的監控綜合線，是監控工程以及架設小型安防系統最理想的線纜，雙層外皮具有防水防沖擊效果，安裝更方便快捷。

5監控接頭制作回頂部

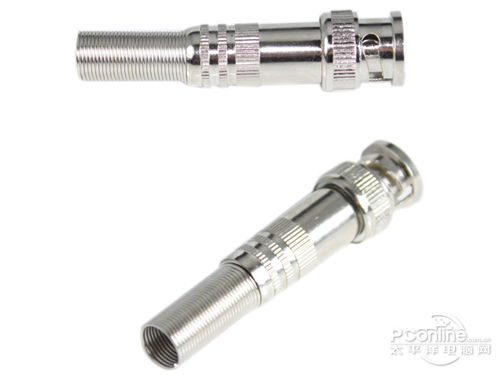

BNC免焊接頭
參考價格：2元/每個

BNC免焊接頭

　　BNC接頭，是同軸電纜上的常用連接器，全稱是Bayonet Nut Connector（刺刀螺母連接器，這個名稱形象地描述了這種接頭外形），又稱為British Naval Connector（英國海軍連接器，可能是英國海軍最早使用這種接頭），如果總線型同軸電腦網絡也用它，現在多在CCTV閉路電視系統里見到。

監控接頭安裝制作：

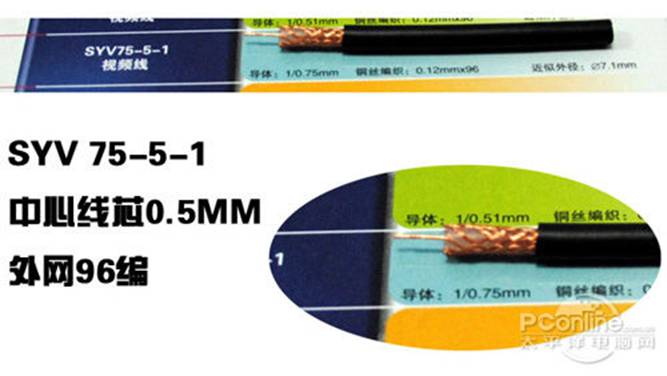

監控系統中常見的75Ω-5視頻線

　　現在市場競爭激烈，攝像頭這類安防系統中的“大件商品”價格非常透明，利潤過薄經銷商只得把目光放在線材配件上，不要小看這區區一段電纜，也許它比賣給你四臺攝像機利潤還高。線材質量好壞我們主要看中間線芯的橫切面寬度，一般市面上賣的有-3或-5的，表示它的橫切面分別是30mm和50mm，線芯越粗信號衰減越小，視頻也就能傳的更遠。屏蔽網編織密度一般有64編、96編 和128編，屏蔽網編織密度越高能保證信號被干擾的更少！

BNC頭制作方法：

BNC頭制作（破皮和套管）

BNC頭制作(接頭和冷壓)

　　在監控系統中，75Ω-5的同軸電纜較為常見，同軸電纜具有價格較便宜、鋪設較方便的優點。所以在小范圍的監控系統中，由于傳輸距離很近，使用同軸電纜直接傳送監控圖象對圖象質量的損傷不大，能滿足實際要求。同軸電纜的分布電容在50-60pF/m 左右，再加上電纜的直流電阻，會使被傳輸信號受到衰減。當傳輸距離達到200 米左右時，圖象質量將會明顯下降，特別是色彩變得暗淡，有失真感。 不過對于家庭級用戶來說200米綽綽有余。

另外，同軸電纜在監控系統中傳輸圖象信號還存在著一些缺點：

　　1）同軸電纜本身受氣候變化影響大，圖象質量受到一定影響；
　　2）同軸電纜較粗，在密集監控應用時布線不太方便；
　　3）同軸電纜一般只能傳視頻信號，如果系統中需要同時傳輸控制數據、音頻等信號時，則需要另外布線或是購買一體化專用線，這也使得線纜變得更粗>>

6系統安裝和常見故障

系統安裝配置：

　　首先關機斷電后把PCI接口的視頻采集卡安裝到電腦主板上去，雙手用力壓緊板卡。并用螺絲固定好采集卡，采集卡通過視頻線連接安防攝像機。蓋好機箱后準備安裝采集卡驅動及管理軟件。

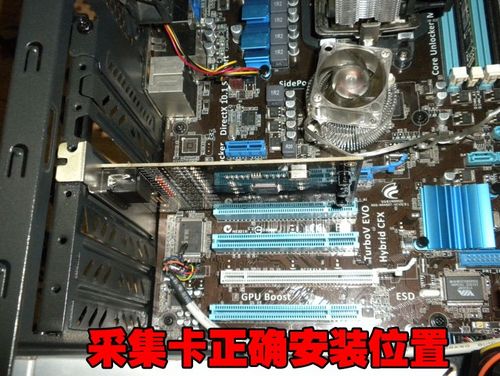

PCI采集卡的硬件安裝

　　驅動和監控軟件安裝簡單，基本都是一鍵安裝，而且全部設置和功能都附帶中文說明。將光盤放入光驅，自動彈出對話窗口，按照說明一層層點擊“下一步”，五分鐘內搞定。

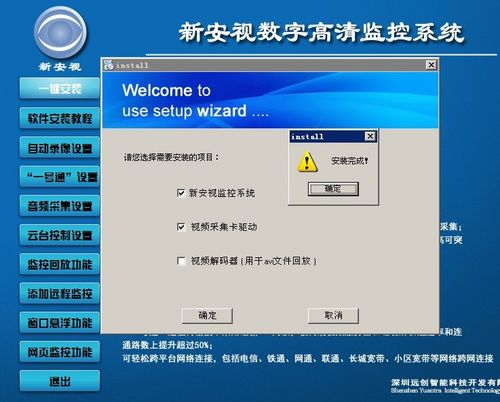

 管理軟件安裝

　　只要安裝監控管理端的電腦能上網，而且監控軟件開啟遠程監控功能就可以在任何地方遠程監控家里的情況。不方便帶電腦的時候還可以通過智能手機客戶端來遠程管理它。

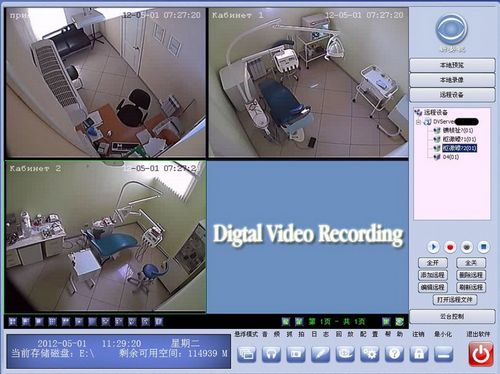

監控管理軟件

　　總結：通過我們前文的介紹，DIY一套入門級家用智能安防系統是不是很簡單呢？有興趣的朋友也可以自己動手試試。這款安防系統現廣泛應用在家庭，別墅，倉庫，小辦公室，旅店，便利店等場合，全套方案不到2000元。

常見故障答疑：

1、無法看到監控視頻畫面
　　檢查各設備是不否正常供電和工作，例如遮擋住攝像機鏡頭前的光敏電阻看看紅外燈是否會亮。同軸視頻線是否斷開。

2、畫面閃爍或有雜波
　　檢查BNC接頭的連接情況、檢查電源供電是否穩定，或是攝像頭是不是損壞，同軸線纜質量不好線路距離過長

3、監控軟件自動退出
　　軟件沖突，重新系統后盡量不要在監控主機上安裝無用的其它程序。
