1．  確定周界圍欄安裝角度：

2   根據現場的情況及甲方要求確定周界圍欄角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）

2   根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍墻高于2.5米時可以采用水平安裝。

2   根據保護對象：防止外界入侵時建議為外傾式安裝，防止內部翻越時建議為內傾式。

2．  組裝中間桿：

2   將中間桿絕緣子套入中間桿，注意套入距離【保證每條線之間的距離200mm、最下一根線距墻頂為200mm,將圍欄固定開口調整為同一方向然后旋緊（注意不可旋得太緊，只要中間桿絕緣子不能挪動即可）。如下圖：

2  用中間桿固定件、M5×10螺栓將中間桿固定在萬向底座上（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求）

3．    組裝承力桿：

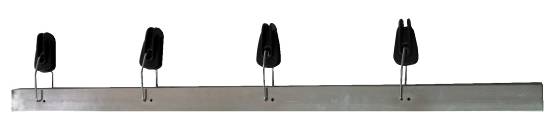

將承力桿絕緣子用M4×40螺栓或者M4×16的鋁拉鉚釘固定在承力桿上。注意方向一致。如圖所示：

螺絲安裝

鉚釘安裝

2  用承力桿固定件、M5×10螺栓將中間桿固定在萬向底座上（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項求）。

4．    組裝終端桿：

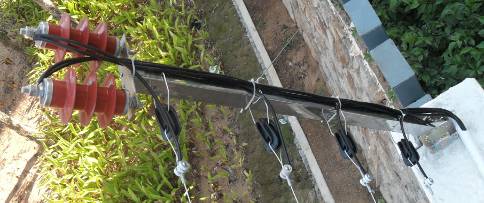

2  如圖：用M5×50螺栓將終端桿固定在兩個萬向底座之間。（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求）。

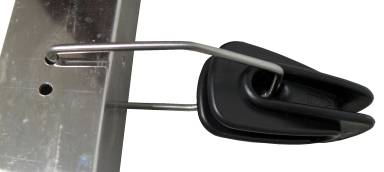

2  將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。

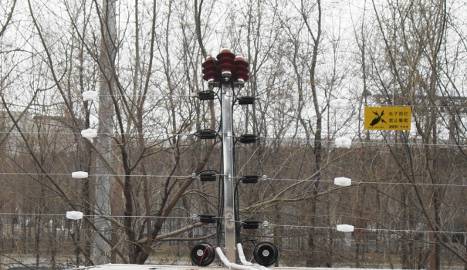

2  有圍欄控制器的地方應在終端桿頂部加入一條或兩條（相互垂直）避雷器固件。

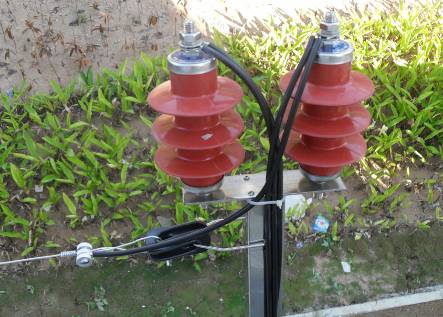

2  避雷器的安裝，將避雷器安裝在避雷器固定件上，一個防區2個避雷器。安裝完之后將其固定在終端桿頂端，避雷器的頂端接圍欄的輸出高壓，底端接地。（注：避雷器上面沒帶字的一頭用來接地，帶字那一頭用來接圍欄的高壓）

5．  圍欄撐桿的安裝：

2   確定圍欄撐桿的具體位置：在圍墻頂部用沖擊鉆打孔，用M10×100（中間桿可用M8×80）強力膨脹螺栓將撐桿固定在合適的位置。

2   中間桿距離為4 m；

2   中間承力桿建議為每個4根中間桿加一根承力桿、在轉角不大的位置或其它有必要的位置；

2   拐角采用終端桿（非90°安裝時，應從兩個圍欄方向各安裝一根終端桿），分區處應從兩個方向安裝絕緣子。

6．  圍欄線安裝：

2   圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。

2   展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象.

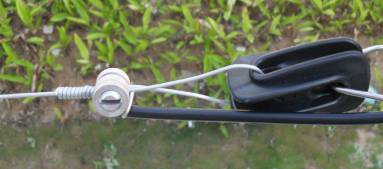

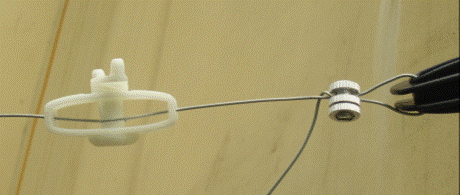

2   緊線：將合金線的一端用線線連接器（或自我纏繞）固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時拉直并相互平行。注意：平行的多條線應同時收緊，只要各條合金線拉直了即可；不能拉得太緊，否則會使得兩端的桿子承受多余的拉力。

2   用線線連接器將高壓線與合金線連接起來。

7．  接地體制作：

     每個圍欄控制器箱下必須打入兩個接地體，接地體標準：大于50×50×5×1500mm（有M10以上的接地螺栓或孔）標準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、圍欄控制器箱接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離，還有一個接地就是在防區的開始或者是結束的地做一個總的485信號線屏蔽層接地，接地標準同上。

8．  RS485信號控制線、圍欄控制器電源線的鋪設：

若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信號控制線RVSP2×1.0mm2圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm2的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線經）。

9．  警示牌的安裝：

每隔10-20米安裝“電子圍欄禁止攀登”警告標識牌一塊。

10． 圍欄控制器的安裝：

a)    將圍欄控制器安裝于圍欄下方、圍欄分區處，用膨脹螺栓固定于墻上。

b)    將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免干擾。

c)    將圍欄控制器的高壓引線通過PVC配線管與圍欄相接，接頭處應采用線線連接器（或自我纏繞）可靠連接。

d)    RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。

e)    將高壓避雷器可靠連接于周界圍欄起始端與地線之間（注意防水方向）
