RS-485網絡接線方法

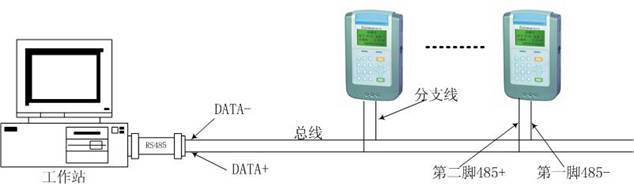

    當使用多臺ID485通訊設備時，需要用485網絡聯網，總線使用5類以上屏蔽線中的一組雙絞線，按照485接線方法，將設備接入總線。注意：網絡中機具不能有重復編號，否則無法通訊。

485網絡要求

最重要的一點就是采用手牽手的485聯網方式，不要采取星形485聯網方式，因為星形聯網方式是最不穩定的聯網方式。其他細節如下：

1．網絡線建議使用五類或超五類帶屏蔽層的雙絞線，屏蔽層用作系統地線，可減少電磁干擾、共模干擾，提高系統的可靠性。

2．因485的收發器規定共模電壓在-7V至+12V之間才能正常工作，超出此范圍會影響通訊，嚴重的會損壞通訊接口。所以必須接系統地，可利用網線中的屏蔽層或另一組雙絞線作系統地線，將機具、電腦等網絡中的設備地連接在一起，并由一點可靠地接入大地。

3．通信線盡量遠離高壓電線，不要與電源線并行，更不能捆扎在一起。

4．總線到每個終端的分支線長度應盡量短，一般不要超出5米。分支線如果沒有接終端，會有反射信號，對通訊產生較強的干擾，應將其去掉。

在同一個網絡系統中，使用同一種電纜，盡量減少線路中的接點。接點處確保焊接良好，包扎緊密，避免松動和氧化。保證一條單一的、連續的信號通道作為總線。
