巡邏管理系統總體結構介紹

常見的電子巡更管理系統由數據紀錄部分，數據傳輸部分，數據處理部分這3個部分組成。

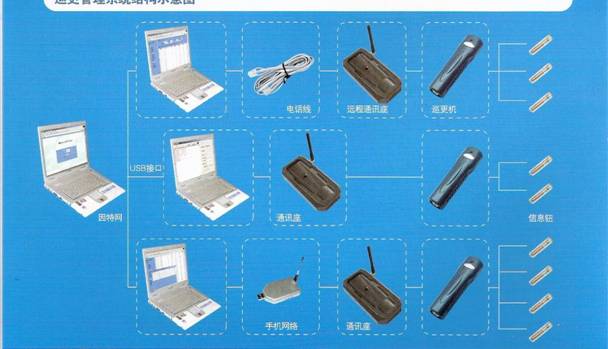

3種常見的巡邏管理系統配置方式

上圖給出了三種結構，在民用安防需求中一般采用中間這種結構，其數據紀錄部分是巡更機讀取巡更點（即圖上的信息鈕），記錄了在什么時候讀取了什么卡號的數據；其數據傳輸部分是巡更機通過通訊座，把數據傳輸?shù)诫娔X；其數據處理部分是電腦里的巡邏專用軟件在計算后，得出對巡邏工作的考核表。

上圖給出的第一種結構實際上是在通訊座和電腦之間的物理距離變大后，通訊座與管理電腦之間可以通過電話網絡連接，就需要配置專用的遠程通訊座來滿足遠程數據傳輸要求。

上圖給出的第三種結構實際上是在通訊座和電腦之間的物理距離變大后，且通訊座與管理電腦之間可以無法通過電話網絡連接，就需要配置專用的無線遠程通訊座，通過GSM網絡來滿足遠程數據傳輸要求。

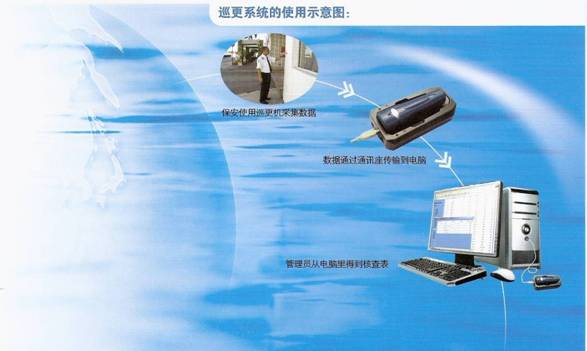

下面是巡邏管理系統的常規使用示意圖，箭頭連接的3個部分正是數據紀錄部分（即保安使用巡更機采集數據），數據傳輸部分（即數據通過通訊座傳到電腦），數據處理部分（即管理員從電腦里得到核查表）。
