非 接 觸 式 感 應 卡 門 禁

使

用

說

明

書

安裝使用前請仔細閱讀本說明書

一、產品簡介：

    本非接觸式感應卡門禁控制器是現代先進的門禁系統之一。它選用最新中央處理器（CPU）及大容量存儲芯片，所有資料不會因斷電而丟失；功能強大，具備感應卡開門、感應卡加密碼開門、密碼開門三種開門方式；

    門狀態監視、輸出報警、安全模式、防拆、感應卡加密碼等完善的保安措施讓用戶更加安全；開門按鈕、關門提醒、門鈴、可接常開或常閉鎖等強大功能讓用戶更加方便。

本產品提供了一種安全自動的出入口管制方式，是商務機構、辦公室、工廠、住宅、小區等場所的理想裝置。

二、技術參數：

序號	項目	指標
1	工作電源	直流：電壓12V±10%   電流 < 0.1A
2	最大負載	報警輸出：100mA   電鎖輸出：5A
3	外型尺寸	128mm×80mm×25mm
4	重    量	150g
5	環境溫度	-20℃—60℃
6	相對濕度	20%—80%
7	存儲容量	1000張用戶卡、1000組密碼
8	讀卡器	內置、外接各一個（外接需另配置）
9	讀卡距離	5－15CM
10	讀卡類型	EM或EM兼容卡

三、聲光指示：

LED指示燈：

事     件	紅     燈	黃   燈	綠     燈
正常狀態	每秒閃爍一次
讀有效卡			亮
讀非法卡	亮
開   鎖			亮
鍵入按鍵	亮
進入編程	亮	亮
編程確認		亮	亮

內置蜂鳴器：

事    件	說   明	鳴   音
讀有效卡	兩次短鳴	嘀嘀
讀非法卡	一次長鳴	嘀——
鍵入按鍵有效	一次短鳴	嘀
輸入密碼有效	兩次短鳴	嘀嘀
輸入密碼錯誤	一次長鳴	嘀——
編程確認	兩次短鳴	嘀嘀
報 警 狀 態	連續長鳴	嘀—嘀—嘀—

四、設置及使用方法：

1、初始密碼：編程密碼為9999，使用密碼為1234。

2、進入編程狀態：

   按  *    編程密碼    #  進入編程狀態。

3、功能設置（需在編程狀態下）：

  （1）修改編程密碼：

       按  0     新密碼    #    重復新密碼    #

       注：密碼為4-8位任意數字。

  （2）增加用戶卡：

       按  1    讀卡   輸入該卡代碼    #

       注：卡的代碼為001-999不可重復的三位數字，必需輸入代碼，否則該卡無效。

           如需連續增加卡，則在輸完三位數的代碼后不必按  #  直接讀第二張卡。

  （3）刪除用戶卡（有三種方法）：

       A、按  2    0   0   0   0    #      刪除全部用戶卡；

       B、按  2    讀卡    #                刪除被讀的卡；

       C、按  2    該卡代碼    #            刪除遺失的卡；

  （4）設置開門模式：

       按  3    0    0    #    讀有效卡開門

       按  3    0    1    #    讀有效卡加密碼開門

       按  3    0    2    #    讀有效卡開門或者輸入正確密碼開門

       注：出廠設置為讀有效卡即開門；

       如果設置為密碼開門則必須修改使用密碼，初始密碼不能直接開門。

  （5）設置開門時間：

 按  4     X   X    #

 注：XX為00-99，單位為秒，出廠設置為6秒。

  （6）設置報警時間：

       按  5     X   X    #

       注：XX為00-99，單位為分鐘，出廠設置為3分鐘。

  （7）設置門狀態監視：

       按  6     0   0    #     關閉此功能

       按  6     0   1    #     開啟此功能

       注：門狀態監視需配合門磁開關，開啟此功能時有如下兩種功能:

           A、如果輸入正確密碼開門后忘了關門則蜂鳴器會鳴叫提示使用者關門；

           B、如果門被非法打開，則會啟動報警信號輸出，同時蜂鳴器鳴叫警示。

           出廠設置此功能為關閉。

  （8）設置安全模式：

       按  7    0   0    #     關閉此功能

       按  7    0   1    #     連續讀十張非法卡或者讀有效卡后連續四次輸入

                                  錯誤密碼，系統鎖死10分鐘。

       按  7    0   2    #     連續讀十張非法卡或者讀有效卡后連續四次輸入

                                  錯誤密碼，啟動報警信號輸出。

       注：出廠設置此功能為關閉

  （9）儲存設置并退出編程狀態：

 按  *

 注：以上任何設置完成后都必須在一分鐘內按  *   儲存

4、修改使用密碼（無需在編程狀態）：按  *  讀用戶卡后綠燈閃爍，按使用密碼后再

   按  #  進入修改密碼程式，輸入一組四位數的新密碼后按  #  接著再輸入一遍

   后按  #  儲存即可。

5、使用方法：

（1）正常工作狀態讀一張有效卡即可開門；

（2）如果需讀卡加密碼的，則在讀完卡后10秒鐘內輸入正確的密碼即可開門；

（3）如果某用戶忘了卡的密碼，則需將此卡刪除后重新增加再自行修改使用密碼；

（4）如果忘記編程密碼了，可使用主板上的跳線開關“RESET”來恢復出廠設置。先

     關閉電源將跳線開關撥到“ON”位置，再接通電源，蜂鳴器響三聲后將跳線開關

     撥回“OFF”位置即可恢復出廠設置。

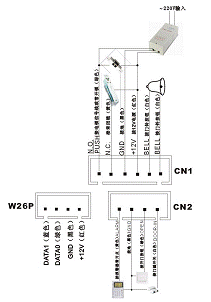

附：安裝接線圖

注：1、在安裝接線時請先關閉電源，切勿帶電操作??！

    2、正常情況下電鎖是從電源控制器接出。

    3、外接讀卡器的DATA1一般為白色（接插線的紅、黑、綠、藍對應讀卡器的紅、黑、綠、白）
