2、顏色識別接線示意圖

外接讀卡器：系統自動識別外接讀卡器讀卡為進門，內置讀卡器讀卡為出門。如果需要進出門互換，只需在軟件的“系統設置”中設為控制器讀卡出門。

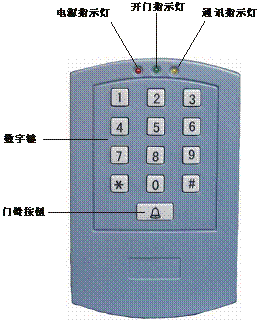

六、控制器參數及操作說明：

1、系統各初始值

（1）      編程密碼：123456

（2）      開門模式：讀卡開門

（3）      用戶卡密碼：1234

（4）      門狀態監視：關閉

（5）      開門時間：6秒

（6）      報警時間：2分

（7）  安全模式：關閉

2、  修改編程密碼：

  *   編程密碼   #   0   新密碼    #   重復新密碼   #   *

注：密碼為6位任意數

     3、 增加用戶卡：  *    編程密碼    #    1    讀卡    #   *

 注：如需連續增加，則在按  1  讀卡后不必按  #  直接讀下一張卡。

4、 刪除用戶卡：有如下三種方法

A、刪除全部用戶卡： *   編程密碼   #   2   0 0 0 0    #   *      B、刪除某一張卡： *   編程密碼   #   2   讀卡    #   *

 C、刪除遺失的卡： *   編程密碼   #   2   輸入卡號    #   *

5、設置開門模式：有如下三種開門模式

 A、讀用戶卡開門： *   編程密碼   #    3    0    0    #   *

B、讀卡加密碼開門  *   編程密碼   #    3    0    1    #   *

C、讀卡或密碼開門  *   編程密碼   #    3    0    2    #   *

注：出廠設置為讀用戶卡開門；

6、設置開門時間： *   編程密碼   #    4     X X    #   *

    注：X X為00-99，單位為秒，出廠設置為6秒。

7、  設置開門密碼：

 *   編程密碼   #   5   輸入密碼   #   重新輸入密碼    #   *

        注：開門密碼為4-6位任意數

8、  設置門狀態監視：

      A、關閉此功能：  *   編程密碼   #   6   0   0    #   *

      B、開戶此功能：  *   編程密碼   #   6   0   1    #   *

       注：門狀態監視需配合門磁開關，開啟此功能時有如下兩種功能:

A、如果輸入正確密碼開門后忘了關門則蜂鳴器會鳴叫提示使用者關門；

B、如果門被非法打開，則會啟動報警信號輸出，同時蜂鳴器鳴叫警示。

9、  設置安全模式：

         *   編程密碼   #   7    0   0    #   *     關閉此功能

         *   編程密碼   #   7    0   1    #   *    連續讀十張非法卡或者讀有效卡后連續四次輸入錯誤密碼，系統鎖死10分鐘。

         *   編程密碼   #   7    0   2    #   *    連續讀十張非法卡或者讀有效卡后連續四次輸入錯誤密碼，啟動報警信號輸出。

10、初始化控制器：

      如果忘記了已修改的編程密碼，可以通過此方法來恢復，可使用主板上的跳線開關“RESET”來恢復出廠設置。先關閉電源將跳線開關撥到“ON”位置，再接通電源，蜂鳴器響三聲后將跳線開關撥出插回“OFF”位置即可恢復出廠設置。警告：此功能使用后，以前所有已設置的參數、已設置的用戶卡以及所有的通行數據將丟失。請慎重使用！

七、聯網設置：

   本控制器采用RS485總線式聯網，需另外配置RS485/RS232通訊轉換器。

1、     多臺控制器聯網操作時如下示意圖接線：

     2、地址碼的設置：此系統最多可以16個控制器聯網，出廠時所有的控制器都為1號門。為了在同一網絡內識別不同的門號，安裝時必須將主板上的SW1拔動開關拔到不同的位置：

   3、控制器與通訊轉換器的接線：控制器上的485+（藍色線）接轉換器上的485+，控制器上的485-（黃色線）接轉換器上的485-。

4、RS485通訊終端電阻的設置：

通過RS485通訊方式實現長距離通訊時，要靠終端電阻來實行阻抗匹配，從而

使通訊更加順暢，確保數據的準確性。在整個網絡中，只需離計算機距離最遠的那臺控制器上配置終端電阻，其他的控制器上的JP1跳線帽必須全部拔掉。

八、故障檢修

1、指示燈不亮、顯示屏無顯示：電源無連接或電源電壓不正常

2、蜂鳴器一直報警：防拆開關已松開，或者是設置了門狀態監視而未接門磁開關

3、讀卡距離很近：控制器和讀卡器距離太近、控制器或讀卡器周圍有金屬屏蔽或電源電壓不正常

4、讀卡器不讀卡：連接線不正常或者使用的是不兼容的讀卡器

5、控制器與PC機連接不上：請檢查連接線是否正常，PC機串行通訊端口是否有用，是否正確設置通訊端口，是否按總線式連接并正確使用終端電阻。

6、如有其他不能解決的問題，請立即與經銷商聯系

九、原裝配件

門禁控制器一臺

光盤一張（門禁考勤管理軟件）

用戶手冊一本

接插線一套（四條）

螺絲膠塞一包

合格證一張

十、軟件安裝

1、運行環境：

硬件：奔騰586或以上PC機，內存32M以上，硬盤空間大于100M，監視器分辨率在800X600或以上，有空余的串行通訊端口

操作系統：windows98/XP/2000簡體中文版（或英文版）

2、軟件安裝：

運行光盤目錄下:CU-SK90Chinesesetup.exe進入安裝程式，出現如下畫面

       按OK進行下一步

設定好安裝目錄后，按左上角的電腦圖標按鈕繼續安裝，建議您按缺省的目錄進行安裝。系統進入安裝進程，可以按〔Exit Setup〕來退出安裝進程，否則按（Continue）進行下一步

    如果安裝過程中出現如下提示，可能是因為某些文件比現有的文件舊，請選擇〔YES〕，系統安裝完畢后，提示安裝完成。按〔確定〕退出

3、軟件卸載：在進行卸載和刪除前，建議您將安裝目錄下的accdb90.dat 文件備份,該文件包含一切本系統的數據和設置。打開 [我的電腦] [控制面板] 雙擊 [添加和刪除程序], 在[目前安裝的程序] 欄中找到 [門禁考勤管理系統] ,按 [添加/刪除] 按鈕，如遇有提示按[是]即可。

十一、門禁控制

1、系統登陸：單擊“開始”菜單，選擇“程序”/“門禁考勤”/“門禁考勤

   管理系統”，出現登陸對話框：

系統初始用戶為：系統管理員，密碼為system

第一次運行時會提示輸入此系統的使用單位名稱，輸入的結果以后會出現在系統的狀態欄中；進入系統以后主界面如下：

實時監控：

系統圖示：

2、自動搜索新控制器：系統檢測到新控制器時將會在系統圖示的電子地圖中出現一個控制器的圖標       。如果在以后的使用中圖標顯示的是       那么表示控制器與本系統沒有連通，請檢查所有的連接！

3、人事管理：要增加人事資料，必須先添加部門、職務；選取“人事管理”

/“部門管理”，彈出如下對話框：

按“新增”后在“名稱”欄中輸入需要增加的部門名稱后按“保存”。如需修改某個部門名稱，選取這個部門后按“編輯”即可

選取“人事管理”/“職務管理”，彈出如下對話框，操作方法同上

選取“人事管理”/“人員管理”彈出如下對話框：

在人事資料對話框的上方，可輸入查找條件進行人員的模糊查找，如果不輸入任何內容直接按“查找”，可顯示所有人員的資料。

按“新增”即可在如下的對話框中輸入人員資料，確認無誤后按“保存”；如果有員工的相片，可按“相片”按鈕，選擇正確的路徑導入位圖格式的相片：

4、 設置通行權限：

輸入了人事資料后，可設置每個人的通行權限（即發卡），是指允許某人通過某個門。按“系統設置”/“設置通行權限”出現如下對話框：

選取左邊的任意一個可選控制器，右邊立即顯示出可以通過此門的人員名單，如果想增加通行人員（即發卡），按“授權”出現如下對話框：

可以按姓名或卡號查找需要授權的人員，也可按部門來查找人員，如果不輸入任何內容而直接按“查詢”，即可顯示出所有人員；在需要授權的人員前面的復選框上打“√”后按“確定”即可。如果需設定此人的禁行時段，雙擊此人在彈出的對話框中設置。

5、 設置日期時間：

如果發現控制器時間有誤差，可按如下方法操作，按“系統設置”/“日期時間”后彈出如下對話框：

                                               對話框顯示的日期時間

                                               為電腦當前時間

6、設置開門密碼：

在如下的對話框中輸入密碼（密碼位數為4-6位）為發往所選擇的控制器即可，如要使此密碼能夠開門，還必須在下一步的參數設置中將開門方式更改為“讀卡或密碼開門”

7、設置系統參數：

選取“系統設置”/“系統參數”將彈出如下對話框：

    以上參數的系統默認值為：編程密碼：123456；開門模式：讀卡開門；門狀態監視：關閉；開門時間：6秒；報警時間：2分；安全模式：關閉；節假日功能：關閉。用戶可以根據各自的需求來定義。

警告：“恢復出廠設置”功能使用后，所有已設置的參數、已設置的用戶卡以及所有的通行數據將丟失，并且必須重新注冊控制器，請慎重使用！

8、 設置通訊端口：請在如下的對話框中選擇正確的通訊端口，系統默認的為端口1；如果重新設置了通訊端口，必須重新啟動系統。

9、緊急狀態：

  如果發生火警或者匪警，本系統有緊急開門或緊急關門功能：

在緊急狀態時，不能關閉本窗口

10、下載數據：

   當需要查詢事件記錄或者統計考勤之前，必須先從控制器中下載數據，

   本系統提供如下三種下載方式：

 11、數據的備份與恢復：

   為了防止系統意外或惡意損壞，請定期將數據庫備份，如遇以上情況就可

   以重裝本系統并將數據恢復。

 12、清除數據：

   為了防止數據庫過于龐大，本系統提供清除數據的功能，分為清除歷史數

   據與清除控制器數據；清除歷史數據為清除系統數據庫中的數據，但是只

   能清除目前系統時間三個月前的數據；清除控制器數據分為清除全部事件

   記錄或清除某日前的事件記錄。

13、記錄查詢：

   記錄查詢功能必須先從控制器中下載了數據后才能實現，可以查詢?nèi)渴?/P>

   件記錄，也可以按以下條件來查詢：按卡號、按姓名、按地點（即控制器）、

   按時間范圍；在以上條件下還可以按以下類別來查詢：、用戶進門、用戶出門、報警、常閉時段不開門以及非法卡：

以上查詢出來的結果可以打印成報表，也可以按Excel文件導出

  14、用戶授權：

 本系統提供多用戶不同權限操作，按“用戶授權”出現如下對話框：

使用者可以根據自己的實際情況來增加用戶及授權，但是“系統管理員”只能修改密碼，無法刪除及修改權限。

十二、考勤管理：

1、此考勤軟件提供了一種全新的考勤方式：只需在軟件安裝完成以后設置好考勤規則，使用過程中不需再做任何設置了，它能自動調整系統時間、自動下載數據、自動統計考勤結果、自動生成多種考勤報表。

2、 規則設定：

選取“考勤管理”/“規則設定”彈出如下對話框：

  用戶按照自己的考勤規則來設定。

3、 簽卡登記：選取“考勤管理”/“簽卡登記”彈出如下對話框：

如果發現考勤結果與實際情況不一致時（比如員工出差、請假或者停電無法讀卡等情況系統自動統計為缺勤），可以通過此功能來修改考勤結果。另外加班時間也是通過簽卡來實現。

4、查詢考勤結果與打印報表：

  按“考勤管理”/“查詢與報表”彈出如下對話框：

 用戶可以按部門或按員工來查詢或打印明細報表、合計報表以及遲到早退報表，也可以將報表按Excel文件導出。
